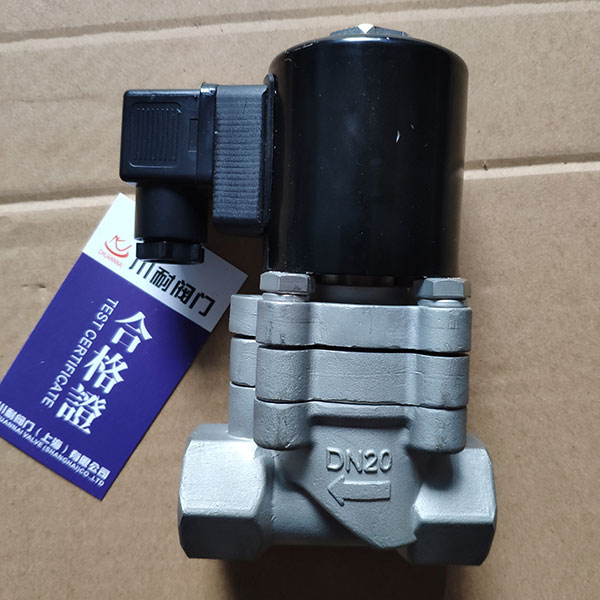

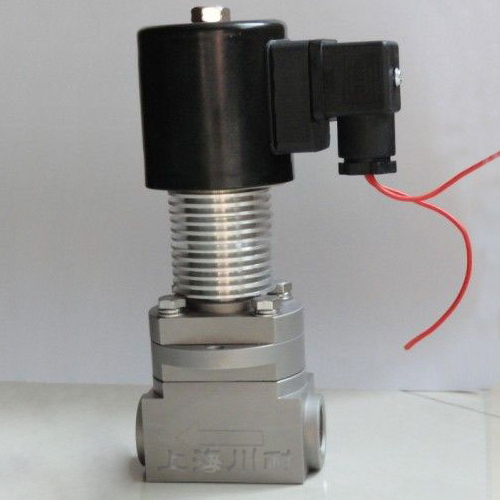

不銹鋼高壓蒸汽電磁閥

不銹鋼高壓蒸汽電磁閥介紹：
不銹鋼高壓蒸汽電磁閥用于各種常溫、高溫、高壓等場合,適用于蒸汽、熱水、空氣、油品及抽真空管路的自動控制；不銹鋼高壓蒸汽電磁閥廣泛應用于機械、服裝設備、干燥設備、制冷、暖通空調、電鍍涂裝、食品飲料、水廠、環保水處理及真空設備等行業，是自動化控制工程、項目改造及設備配套的常用產品。

高壓蒸汽電磁閥線圈：
代號       功能名稱  功能說明
B         德國線圈  選配德國品牌線圈

高壓蒸汽不銹鋼電磁閥接線標準：
電源電壓   220V AC 50/60Hz24V、12V DC
額定功率   標準型AC：15W， 　DC：15W
電壓公差   ±10%
電氣連接   標準接線盒、引線

不銹鋼高壓蒸汽電磁閥型號規格：
公稱通徑　　DN3-25mm
原理結構　　分步直動式，直動式
閥體材質　　SS304（精密鑄造）不銹鋼、(棒料鍛打成型)
最低壓差　　0bar
密封材料　　Viton
環境溫度　　-10℃～+60℃
流體溫度　　-5℃～150℃
適用流體　　蒸汽 氣體 油 弱酸堿性液體無固體雜質
流體粘度　　≤9.8mm2/S
連接方式　　內螺紋（國標或NPT）
安裝方式　　水平安裝，線圈向上（其它方式可定制）
防護等級　　IP54、IP65（塑封線圈）



高壓不銹鋼蒸汽電磁閥尺寸標準：

規格	接口G	通徑[mm]	Cv值	分步直動式，直動式
				最小壓差［bar］	最大工作壓力［bar］
DN03A	1/8 1/4	03	0.23	0	10
DN06A/C	1/4 1/2	06	0.6	0	10
DN10A/C	3/8 1/2	10	1.5	0	10
DN15A/C	1/2 3/4	15	3.5	0	10
DN20A/C	3/4	20	6.2	0	10
DN25A/C	1	25	9.8	0	10

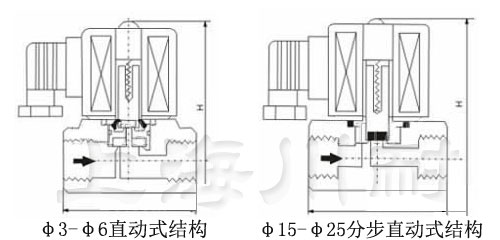

不銹鋼高壓蒸汽電磁閥結構圖：
